Système de montage solaire

En tant que support principal des systèmes solaires, Solar Mounting System fixe les modules photovoltaïques, ajuste les angles pour une absorption optimale de la lumière et offre une protection pendant tout le cycle de vie. Il intègre une forte adaptabilité au terrain, une stabilité élevée et une résistance aux intempéries, couvrant les types de suivi, flexibles et fixes. Adapté aux montagnes, aux déserts, aux eaux, etc., il augmente la production d'énergie jusqu'à 25 % et a une durée de vie ≥ 25 ans, conformément à la norme CEI 62714.

Numéro de document : SMS-2025-V1.0

Statut de la version : Actuel et valide

Champ d'application : Achat de centrales photovoltaïques, communication technique, appel d'offres de projet

Série de produits de base

Grâce à sa conception modulaire, la matrice de produits s'adapte à tous les scénarios. Les paramètres de base sont les suivants :

1. Système de montage de suivi

Le suivi solaire actif ajuste les angles des modules en temps réel, avec une utilisation de la lumière 15 à 25 % plus élevée que les systèmes fixes, idéal pour les grandes installations photovoltaïques avec un terrain ouvert.

Modèle de produit	Fonctionnalités principales	Précision du suivi	Terrain applicable	Protection contre les intempéries extrêmes
ESEEK-Stable	Résistance brevetée au vent et à la neige, double entraînement	±0,3°	Plaine, Gobi	Vent de niveau 12, charge de neige de 50 cm
ESEEK-Jumeaux	Attelage intelligent, adaptation de pente	±0,5°	Pente douce (≤30°), vallonné	Vent de niveau 11, charge de neige de 40 cm
ESEEK-Strider	Portée de 15 m, 60 % de fondation sur pieux en moins	±0,3°	Grande plaine, batture	Vent de niveau 12, charge de neige de 30 cm
ESEEK-Grimpeur	Adapté au terrain, pas de terrassement	±0,5°	Montagne (≤45°), ravin	Vent de niveau 11, charge de neige de 60 cm

2. Système de montage flexible

La structure en câble d'acier à haute résistance brise les limites du terrain et convient aux projets complémentaires. Le taux d'utilisation des terres augmente de plus de 30 %.

Modèle de produit	Fonctionnalités principales	Plage de portée	Résistance à la corrosion	Applications typiques
Honsine-2Câble	Léger, couverture ≥200㎡	10-25m	Galvanisé (≥65μm)	Montagne, étang, pêche-solaire
Honsine-3Câble	Structure triangulaire, résistance au vent 40 % supérieure	15-30m	Zn-Al-Mg (≥80 μm)	Désert, zone côtière de brouillard salin

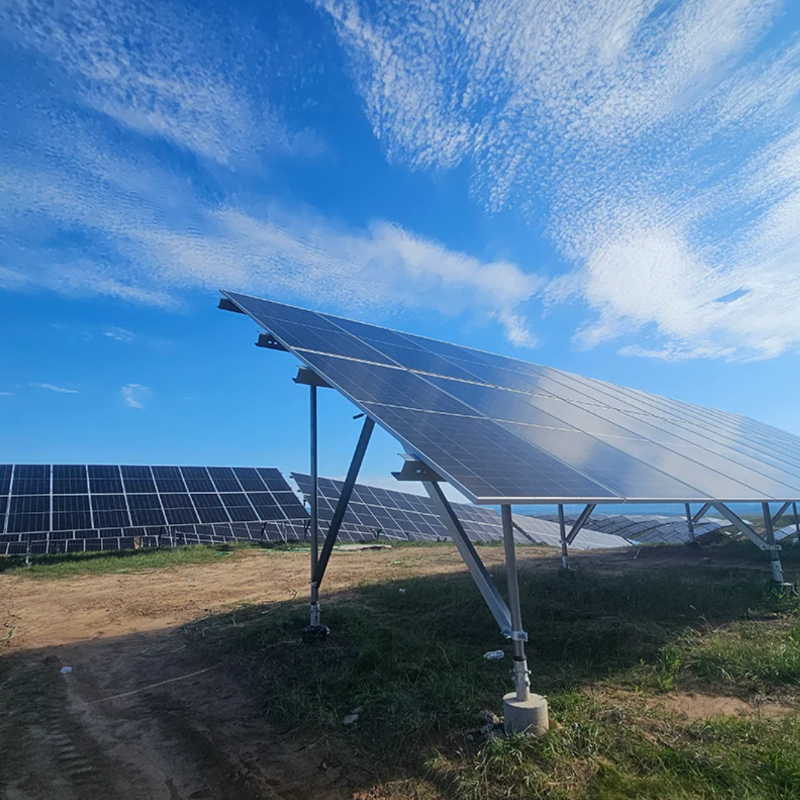

3. Système de montage fixe

Conception de tour de tuyauterie mature, stabilité et coût équilibrés. L'efficacité de l'installation est 20 % supérieure à celle des supports traditionnels, adaptés aux projets distribués.

Type de produit	Angle d'installation	Porteur	Avantages principaux	Scénarios applicables
Fixe à une seule colonne	20°-45° (personnalisé)	≤60kg/module	Installation rapide, construction 30 % plus courte	Toit distribué, petite plante au sol
Double colonne fixe	20°-60° (personnalisé)	≤120kg/module	Forte portance, stable	Grande plante au sol, zone sujette à la neige

Spécifications techniques de base

1. Performance des matériaux de base et de la protection contre la corrosion

Structure principale : acier Q235/Q355, limite d'élasticité ≥235MPa

Protection contre la corrosion : galvanisation à chaud (≥65μm) ; Zn-Al-Mg (≥80μm pour les zones difficiles), durée de vie au brouillard salin ≥5000h

Connecteurs : boulons en acier inoxydable 304 avec écrous anti-desserrage

2. Indicateurs de performances mécaniques

Élément de performance	Système de suivi	Système flexible	Système fixe
Roulement longitudinal	≥1,0KN	≥0,8KN	≥0,6KN
Roulement transversal	≥8,7KN	≥7,5KN	≥6,0KN
Roulement vertical	≥8,5KN	≥7,0KN	≥5,5KN
Résistance au vent	≤Niveau 12	≤Niveau 11	≤Niveau 12
Charge de neige	≥50kg/㎡	≥40kg/㎡	≥60kg/㎡

3. Indicateurs de contrôle et de consommation d'énergie (système de suivi uniquement)

Contrôle : Suivi actif (capteur de lumière + GPS), mode veille par mauvais temps

Consommation d'énergie : ≤0,1 % de la production quotidienne d'énergie du module

Protection : surintensité, limite, réinitialisation hors tension ; protection contre le vent dans des conditions météorologiques extrêmes

Avantages concurrentiels fondamentaux

Adaptabilité à tous les scénarios : couvre plus de 95 % des scénarios PV, réduit le coût du terrain de 30 à 50 %

Production d'électricité efficace : les systèmes de suivi augmentent la production annuelle de 15 à 25 %

Sécurité à long terme : durée de vie ≥25 ans, correspond à la durée de vie du module PV

Rentable : coût global 10 à 15 % inférieur à celui des pairs

Conformité écologique : sans plomb ni cadmium, conforme à REACH/RoHS, zéro eaux usées

Scénarios et cas d'application typiques

Scénario	Produit recommandé	Valeur fondamentale	Extrait de cas
Grande Plaine	ESEEK-Strider	Économie de coûts et haute efficacité	Mongolie intérieure 500 MW, 8 % de production en plus
Montagne/Vallonné	ESEEK-Grimpeur, Honsine-2Cable	Adaptation du terrain	Yunnan 200 MW, utilisation 40 % plus élevée
Pêche-Solaire	Honsine-2Câble	Espace aquatique à double usage	Jiangsu 100 MW, utilisation de l'eau à 100 %
Zone côtière	Honsine-3Câble	Résistance au brouillard salin	Fujian 50 MW, fonctionnement stable pendant 5 ans
Photovoltaïque sur le toit	Fixe à une seule colonne	Rapide et respectueux du toit	Zhejiang 10 MW, construction 25 % plus courte

Assurance qualité et engagement de service

1. Système de contrôle de qualité

Certifié ISO 9001. Contrôle qualité complet du processus ; chaque lot a un rapport de test conforme à la norme CEI 62714.

2. Services personnalisés

Personnalisation des paramètres : angle, taille basée sur le projet/module

Personnalisation des processus : protection améliorée contre la corrosion pour les environnements difficiles

Personnalisation du service : conseils sur site, formation, maintenance

3. Engagement de service après-vente

Garantie 10 ans, entretien structurel à vie. Réponse 24h, 48h sur site ; des inspections régulières garantissent un fonctionnement stable.

Emballage, transport et stockage

Conditionnement : Film imperméable + palette, tampon pour parties vulnérables

Transport : évitez la pluie/les collisions ; pas de mélange avec des produits corrosifs

Stockage : Sec, ventilé ; surélever ≥10 cm pour éviter la rouille
